消費電子是 PCB 定制的主要應用領域之一，面對智能手機、平板電腦、可穿戴設備等產品 “更輕薄、更高集成” 的發展趨勢，PCB 定制需在結構設計與工藝創新上不斷突破。以智能手機為例，其主板需集成處理器、內存、攝像頭模組等數十種元器件，PCB 定制通過采用高密度互聯（HDI）技術，增加線路層數、縮小線寬線距，在有限空間內實現更多功能集成；同時，采用柔性 PCB（FPC）或軟硬結合板，滿足手機折疊、彎曲的結構需求，提升產品設計靈活性。在可穿戴設備領域，PCB 定制需兼顧小型化與低功耗，通過選用輕薄板材、優化線路布局，打造適配手環、智能手表的微型電路板，同時確保其在復雜穿戴環境下的穩定性。此外，消費電子對外觀要求較高，PCB 定制還可提供沉金、鍍鎳、OSP 等多種表面處理工藝，提升電路板的抗氧化性與美觀度?？梢哉f，PCB 定制的技術升級，直接推動了消費電子產品的迭代創新。富盛電子年銷 PCB 20 萬片，合作 15 家智能熱水器企業，用于防干燒電路；深圳雙面鎳鈀金PCB定做

    PCB 的設計需遵循電磁兼容（EMC）原則，避免電路間干擾。布局時需將數字電路與模擬電路分開，數字電路高頻噪聲大，模擬電路對噪聲敏感，兩者間距應不小于 2cm，必要時設置接地隔離帶。電源與地線布局尤為關鍵，需采用粗地線和寬電源走線，減少阻抗，高頻電路中地線應形成閉合回路，構成 “接地平面”，降低接地電阻。元件擺放需按信號流向排列，避免交叉走線，敏感元件如晶振、傳感器應遠離干擾源，其周圍盡量鋪設接地銅皮，引腳走線需短而直，減少信號傳輸損耗和輻射干擾。十二層PCB線路富盛電子 PCB 原材料庫存周轉率提升 25%，供應鏈更高效；

    柔性 PCB（FPC）的制造工藝與剛性 PCB 有較大差異，其基材為聚酰亞胺薄膜，厚度通常為 25-50μm。FPC 的銅箔多采用壓延銅，延展性好，耐彎折次數可達 10 萬次以上，而電解銅箔適用于非彎折區域。制造時需先在 PI 薄膜上涂覆粘合劑，再與銅箔壓合，形成覆銅板，之后進行蝕刻、鉆孔等工序。FPC 的覆蓋膜是關鍵組件，由 PI 薄膜和粘合劑組成，覆蓋在電路表面起保護作用，需通過熱壓與基板粘合，邊緣需與電路對齊，避免覆蓋焊盤。此外，F(xiàn)PC 常需安裝補強板，增強局部機械強度，便于元件焊接和連接器安裝，補強板材質多為 FR-4 或不銹鋼，通過粘合劑固定。

    在電子產品研發競速賽中，時間就是先機。深圳市富盛電子精密技術有限公司以 “多層板 24H 加急打樣” 的能力，讓研發周期不再卡脖子。從四層到十二層的高難度 PCB 板，從高 TG 材料到高頻高速板的特殊工藝，富盛電子的全自動化生產線如精密鐘表般運轉。激光鐳射鉆孔機確保孔徑準確，LDI 曝光機讓線路精度達微米級，配合進口 AOI 檢測設備，實現 99.9% 的交貨率。更關鍵的是，從設計溝通到樣品交付的全流程可視化，讓客戶實時掌握進度，實現 “現在設計，明天測試” 的研發加速度。富盛電子 PCB 定制，性價比出眾，為您節省成本開支。

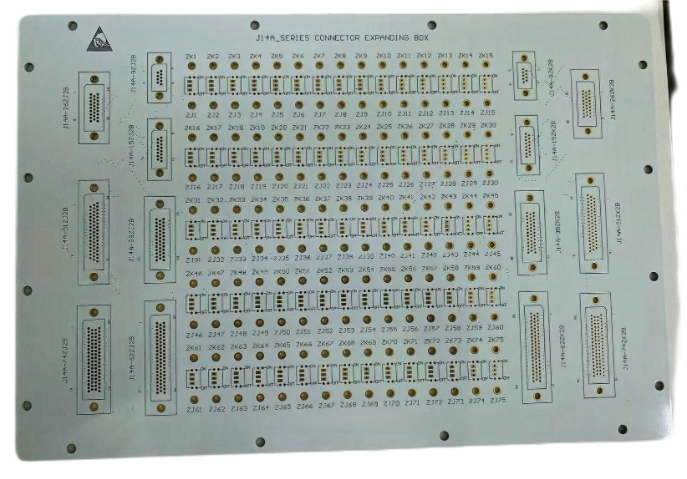

    PCB（印制電路板）是電子設備的主要載體，按層數可分為單面板、雙面板和多層板。單面板只在基材一面覆銅，布線簡單，成本低，適用于簡易電路如收音機、計算器等，其銅箔圖形需通過絲網印刷蝕刻制成，導線與焊盤的連接直接可見。雙面板兩面均有銅箔，需通過過孔實現上下層電路導通，過孔分為通孔和盲孔，通孔貫穿整個基板，盲孔只連接部分層，適用于稍復雜的電路如小型電源適配器。多層板則由三層及以上導電層構成，層間通過絕緣層粘合，可實現高密度布線，常用于智能手機、電腦等精密電子設備，層數從 4 層到幾十層不等，層數越多，設計和制造難度越大。信賴富盛電子，PCB 定制精度高，性能表現更出色。十二層PCB線路

富盛電子 PCB 在新能源設備領域的訂單量同比增長 30%。深圳雙面鎳鈀金PCB定做

    PCB 的表面處理工藝多樣，噴錫是較常用的一種，分為熱風整平（HASL）和無鉛噴錫。熱風整平通過將 PCB 浸入熔融錫鉛合金（或無鉛錫合金），再用熱風吹平表面，形成均勻的錫層，錫層厚度約 5-20μm，焊接性好，成本低，但表面平整度一般，不適合細間距元件。沉金工藝則是通過化學沉積在銅箔表面形成金層，金層厚度薄（0.05-0.2μm），表面平整，抗氧化性強，適用于 BGA、QFP 等細間距元件，不過成本較高。OSP（有機 solderability preservative）處理是在銅表面形成有機保護膜，工藝簡單、成本低，環保性好，但保護膜易受高溫影響，需控制焊接溫度和時間。深圳雙面鎳鈀金PCB定做
