ZCG-300 通信網關配備了 2 個以太網 - 光口（SFP1 和 SFP2）和 2 個以太網 - 電口（NET1 和 NET2）。以太網 - 光口為兩路 SFP 千兆光纖以太網接口，適用于長距離、高帶寬的網絡傳輸，抗干擾能力強；以太網 - 電口為兩路 10M/100M 自適應以太網接口，適合短距離的網絡連接。這些以太網接口為網關與外部系統（如 EMS 的 SCADA、協調控制器等）的通信提供了多種選擇，滿足不同網絡環境的需求。接口的狀態可通過對應的 LED 指示燈查看，方便技術人員了解接口的連接和數據傳輸情況。額定功率＜3W，電磁兼容 4 級，所有信號線提供 15KV ESD 保護，保障穩定運行。河南61850電力通信網關市場價格

ZCG-128 是基于工業級 Cortex-A7 處理器的無風扇通信網關，其主頻高達 800MHz，配備 512MB DDR3 內存和 8GB eMMC 板載存儲，在擁有強大運算能力的同時，保持了低功耗特性。該網關設計了單路 AC220V/DC220V 交直流電源輸入方案，為適應復雜工業現場要求，增加了過流、過壓、浪涌和反接保護措施。功能方面，它配備 2 路 10/100M 自適應工業以太網接口、1 路 4G 接口、1 路 USB 接口，便于用戶實現遠程監控應用，是面向工業現場信號采集和對現場及遠程設備控制的理想選擇。其箱體采用鋼板結構，外形小巧且兼顧強固性，無風扇設計保證主機能長時間可靠運行于工業現場。陜西ZCG-34X電力通信網關技術參數外觀檢查需確認無損壞，核對銘牌、接線、標簽及接地電纜連接是否可靠。

完成相關配置后，點擊導出配置文件按鈕，選擇存儲目錄即可導出通信網關的配置文件。生成 SCL 模型時，先點擊啟動 SCL 模型自動轉換工具，在彈出的工具中點擊導出按鈕，還可設置 IEDName（可選），cid 文件導出路徑為配置軟件文件夾下的 Source 文件夾。此外，單擊導出按鈕可導出 GOOSE 模型配置文件，生成的文件在以 “工程名稱 + 導出時間” 命名的路徑下。這些導出的文件用于網關的配置和模型加載，是網關正常運行的重要依據，確保配置參數能準確應用到網關中。

報文監視功能不僅能顯示網關與設備之間的報文交互，還能通過數據分析幫助解決通信問題。在報文監視界面中，黃色報文為網關下發的查詢報文，藍色報文為設備返回的響應報文，技術人員可通過分析報文的內容、格式和時序，判斷通信協議是否正確實現、數據傳輸是否完整。例如，若發現查詢報文發出后無響應報文，可能是設備未正常連接或通信參數設置錯誤；若報文格式不符合協議要求，可能是協議配置有誤。通過報文監視的數據分析，能快速定位通信故障的原因，采取針對性的解決措施，提高通信系統的可靠性。ComConfig 組態配置軟件可生成通訊管理機組態文件，支持設備導入導出等功能。

調試接口的端子包括 G、RX、TX，其中 G 為 UART 接口，用于登錄 CPU，執行 linux 指令及程序，打印 CPU 輸出調試信息，便于技術人員對網關進行調試和故障排查。B 碼電口的端子為 A、B，采用 RS485 電平，用于對時功能；B 碼光口為選配，光輸入的 B 碼接口的光模塊為 HFBR-2412TZ（820nm/ST 接頭）。B 碼接口確保網關與其他設備的時間同步，保證數據采集和傳輸?shù)臅r(shí)間一致性，對于儲能電站的協調控制和數據分析具有重要意義，調試接口則為網關的維護和升級提供了便捷的通道。低溫 - 20℃、高溫 70℃試驗各 2 小時，設備功能和基本性能均保持正常。陜西ZCG-34X電力通信網關技術參數

配置軟件主界面含菜單欄、工具欄、工程樹狀視圖及配置與數據查看窗口。河南61850電力通信網關市場價格

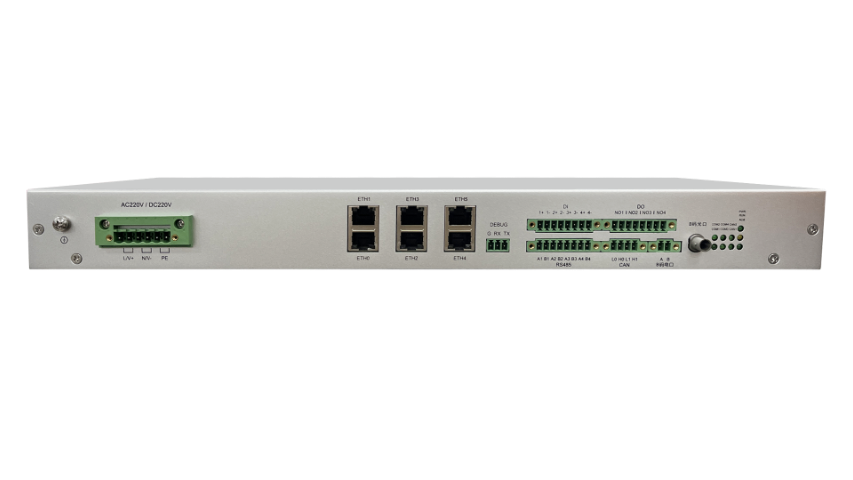

接地柱與電源接口：接地柱是 ZCG-300 通信網關的重要組成部分，用于接機殼或接地銅排，可靠的接地能保障設備的**運行，減少電磁干擾對設備的影響。電源接口采用 HDGC3963WV-2P，支持 110V/220V 交直流供電，其端子包括 L/V+（電源輸入正極）、N/V-（電源輸入負極）和 PE（接地）。正確連接電源接口和接地柱是設備正常工作的基礎，安裝時需確保接線牢固、正確，避免因接觸不良或接地不可靠導致設備故障或**隱患，保障網關在供電穩定的環境下運行。河南61850電力通信網關市場價格
